Modelo CPV/CPS (Tipo de Placa/Etapa Unica)
Aplicación industrial:
Papel, procesamiento de madera, envase, petroquímica, impresión, alimentos, azúcar, sal, bebidas, textiles, minería, minería, minería, plásticos, productos químicos, energía, farmacéutica, industria de protección ambiental, equipos médicos.

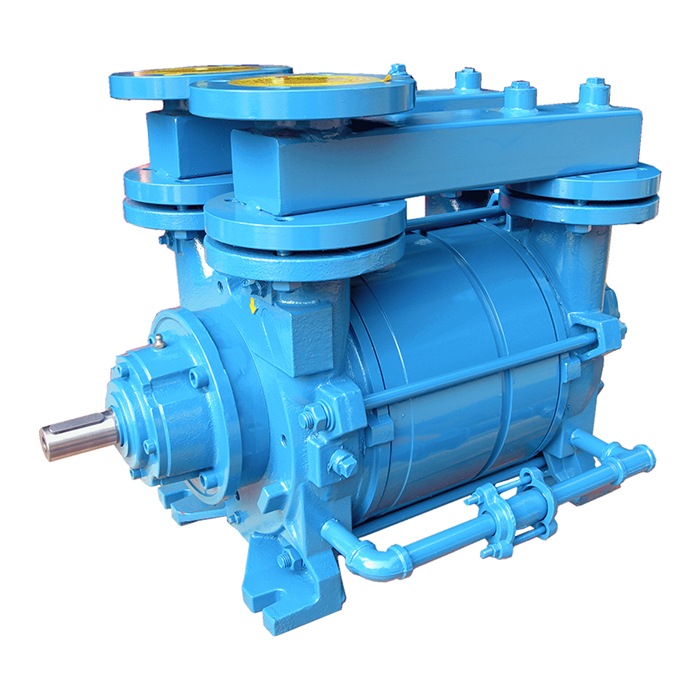

SERIE CPS/CPV · Bomba de vacío de anillo líquido de una etapa
Serie CPS/CPV
Bomba de vacío de anillo líquido de una etapa
Fabricado profesionalmente por Cutes Corp., con un diseño exclusivo de placa de lumbreras (Port Plate). Ofrece una capacidad de escape de 100 a 1800 CMH, proporcionando una fuente de vacío estable y altamente eficiente para diversas aplicaciones industriales.
Rango de Rendimiento
Características de Diseño CPS/CPV
con diseño de placa de lumbreras (Port Plate)
Componentes Principales
-
Rotor / Impulsor
Rotor e impulsor central, disponibles en diversos materiales, incluyendo FCD 400, SCS13 y SCS14.
-
Placa de Lumbreras (Port Plate)
Diseño exclusivo de placa de lumbreras, disponible en opciones de materiales altamente duraderos como FC 250, SCS13 o SCS14.
-
Carcasa y Cabezal
Diseño robusto de carcasa (Housing/Casing) y cabezal, que garantiza la estabilidad operativa y una hermeticidad óptima.
-
Eje
Eje principal construido en acero inoxidable SUS 410 o SUS 316, mejorando significativamente la resistencia a la corrosión.
Rango de Capacidad por Modelo
La serie CPS/CPV abarca una amplia gama de modelos, cubriendo un rango de caudal de 100 a 1800 CMH.
Diseño de Proceso Excepcional
Diseñada como una bomba de vacío de anillo líquido de una etapa con estructura de placa de lumbreras, proporcionando una adaptabilidad superior para entornos industriales exigentes y variables.
Descripción del Código de Pedido del Modelo
Código de Construcción de Materiales
| Nombre de la Pieza | STD | FCD | BVC | SS4 |
|---|---|---|---|---|
| Placa de Lumbreras | FC 250 | FC 250 | SCS13 | SCS 13 |
| Cabezal | FC 250 | FC 250 | FC 250 | SCS 13 |
| Carcasa | FC 250 | FC 250 | FC 250 | SCS 13 |
| Eje | SUS 410 | SUS 410 | SUS 410 | SUS 410 |
| Rotor / Impulsor | SCS13 | FCD 400 | SCS13 | SCS 13 |
| Soporte de Rodamiento | FC 250 | FC 250 | FC 250 | FC 250 |
| Tapa de Rodamiento | FC 250 | FC 250 | FC 250 | FC 250 |
* Esta tabla extrae configuraciones parciales de materiales, incluyendo STD, FCD, BVC y SS4. Para opciones adicionales como BVH, XVS, STD6, PVS y SS6, consulte el documento de especificaciones original del fabricante.
Especificaciones Dimensionales (Bomba de eje libre)
| Modelo de Bomba | IN/OUT | L | m | P | e | h1 | h2 | Peso (Kgs) |
|---|---|---|---|---|---|---|---|---|
| 40-100 | 1 1/2" | 52 | 50 | 50 | 269 | 160 | 160 | 70 |
| 65-300 | 2 1/2" | 65 | 70 | 80 | 394 | 180 | 180 | 133 |
| 100-550 | 4" | 90 | 85 | 73 | 496 | 225 | 213 | 200 |
| 125-1250 | 5" | 90 | 100 | 95 | 645 | 315 | 270 | 436 |
* Consulte el documento de especificaciones original del fabricante para las unidades dimensionales. Para obtener datos dimensionales completos, incluidos campos como A, B, C y G, consulte el catálogo.
Cutes Corporation
Descripción General de las Características de la Serie CPS/CPV
Amplio Rango de Capacidad
La serie completa ofrece una capacidad operativa de 100 a 1800 CMH, satisfaciendo eficazmente los requisitos de escape de gases en múltiples sectores industriales.
Diseño de Bajo Ruido
Con el silenciador y la tubería de entrada/salida (a 200 Torr), el nivel de ruido se controla entre 65 y 80 dB(A), mejorando la calidad del entorno de trabajo.
Certificación ISO y Personalización
Con certificación ISO 9001 desde 1974. La serie ofrece más de nueve configuraciones de materiales estructurales (por ejemplo, STD, FCD, SCS13, SCS14) para abordar de manera efectiva diversos desafíos de proceso.
