CTS-320 高性能小型化磁束向量變頻器

CTS-320 高性能小型化磁束向量變頻器

型號:CTS-320
規格:1HP~20HP
1.可選擇開迴路向量,閉迴路向量與V/F控制。
2.啟動轉矩0.5Hz/150%(SVC);0Hz/180%(FVC)。
3.可使用內建簡易PLC與控制端子,最多可 執行16段控制。
4.可使用V/F分離控制方式。
5.通信支援RS-485通訊(選配)。
6.內建煞車制動單元。
7.內建PID&自動電壓調整(AVR)功能。
8.10種輔助頻率源,可靈活輔助頻率微調與合成。
9.風扇模組化,設計易更換清理,且延長壽命。



項目 規格
基本功能 最高頻率 向量控制: 0~300Hz V/F
控制:0~600Hz
載波頻率 0.5k Hz~16k Hz(馬力數不同有所限制)。
可依負載特性,自動調整載波頻率。
輸入頻率解析度 數字設定: 0.01 Hz
類比設定: 最高頻率*0.025%
控制方式 開迴路向量控制(SVC)閉迴路向量控制(FVC)
V/F 控制
啟動轉矩 SVC : 0.5Hz/150%
FVC : 0Hz/180%
控制範圍 SVC : 1:100
FVC : 1:1000
穩態精度 SVC : ± 0.5%
FVC : ± 0.02%
轉矩控制精度 FVC : ± 0.5%
過載能力 150% 額定電流 60s ; 180% 額定電流 3s
轉矩提升 自動轉矩提升 ; 手動轉矩提升 0.1%~30.0%
V/F 曲線 三種方式 : (1) 直線型 ; (2) 多點型 ; (3) N次方型( 1.2次方、1.4次方、1.6次方、1.8次方、2次方)
V/F 分離 2種方式 : 全分離、半分離
加減速曲線 直線或S曲線加減速方式與四種加減速時間設定。
加減速時間範圍 0.0s~6500.0s
直流煞車 直流煞車頻率 : 0.00Hz ~ 最大頻率
煞車時間 : 0.0s~36.0s
煞車動作電流 : 0.0% ~ 100.0%
寸動控制 寸動頻率範圍 : 0.00Hz ~ 60.00Hz
寸動加減速時間 : 0.0s ~ 6500.0s
簡易 PLC & 多段速控制 通過內置 PLC 或控制端子達到 16 段速控制。
PID 控制 內建 PID 控制
自動電壓調整 (AVR) 當電源電壓變化時,能自動保持輸出電壓恆定。
過電壓 (電流) 失速控制 對運轉期間電流與電壓自動限制,防止頻繁過流過壓產生故障。
快速限流功能 最大限度減小過流故障,保護變頻器正常運轉。
轉矩控制與限制 (FVC) 主要針對類似挖土機特性支負載,對運轉時的轉矩自動限制。
防止頻繁的過電流產生故障。

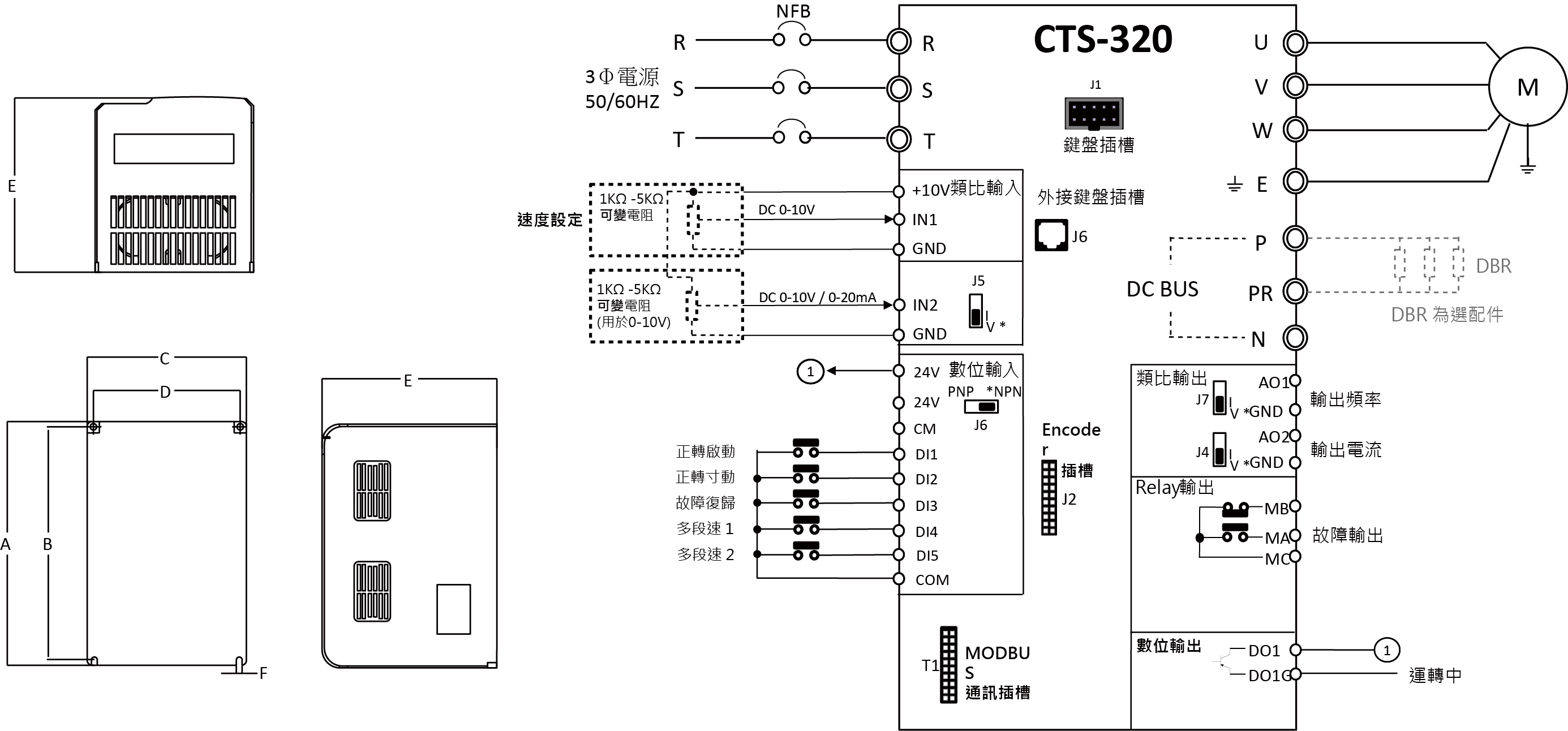

(單位mm) A B C D E F
C1 185 180 118 112 156 4
C2 246.5 235 160 148.5 177 5
C3 320 305 220 205 196.5 4
型號 3ø電源 適用電動機功率(HP)
CTS-320 200V系列 1~15HP
400V系列 1~20HP
200V系列
電動機功率(KW) A75 1A5 2A2 3.7 5.5 7.5 11
輸出電流(A) 4.2 7.4 11 18 23 33 48
額定輸入電壓 3ø200~230V ± 10% 50/60HZ ± 5%
散熱冷卻系統 強制風冷
機構框號 C1 C1 C2 C2 C3 C3 C3
400V系列
電動機功率(KW) A75 1A5 2A2 3.7 5.5 7.5 11 15
輸出電流(A) 2.2 4.0 6.2 9 13 17 24 31
額定輸入電壓 3ø380~460V ± 10% 50/60HZ ± 5%
散熱冷卻系統 強制風冷
機構框號 C1 C1 C1 C2 C2 C3 C3 C3


檔案下載
產品說明書 - 高性能磁束向量變頻器CTS320
