*為內建DBU,無*為未內建DBU,可加購本公司CT-DBU。
*為內建DBU,無*為未內建DBU,可加購本公司CT-DBU。
檔案下載
產品說明書 - 高性能磁束向量變頻器CT3000
.jpg)

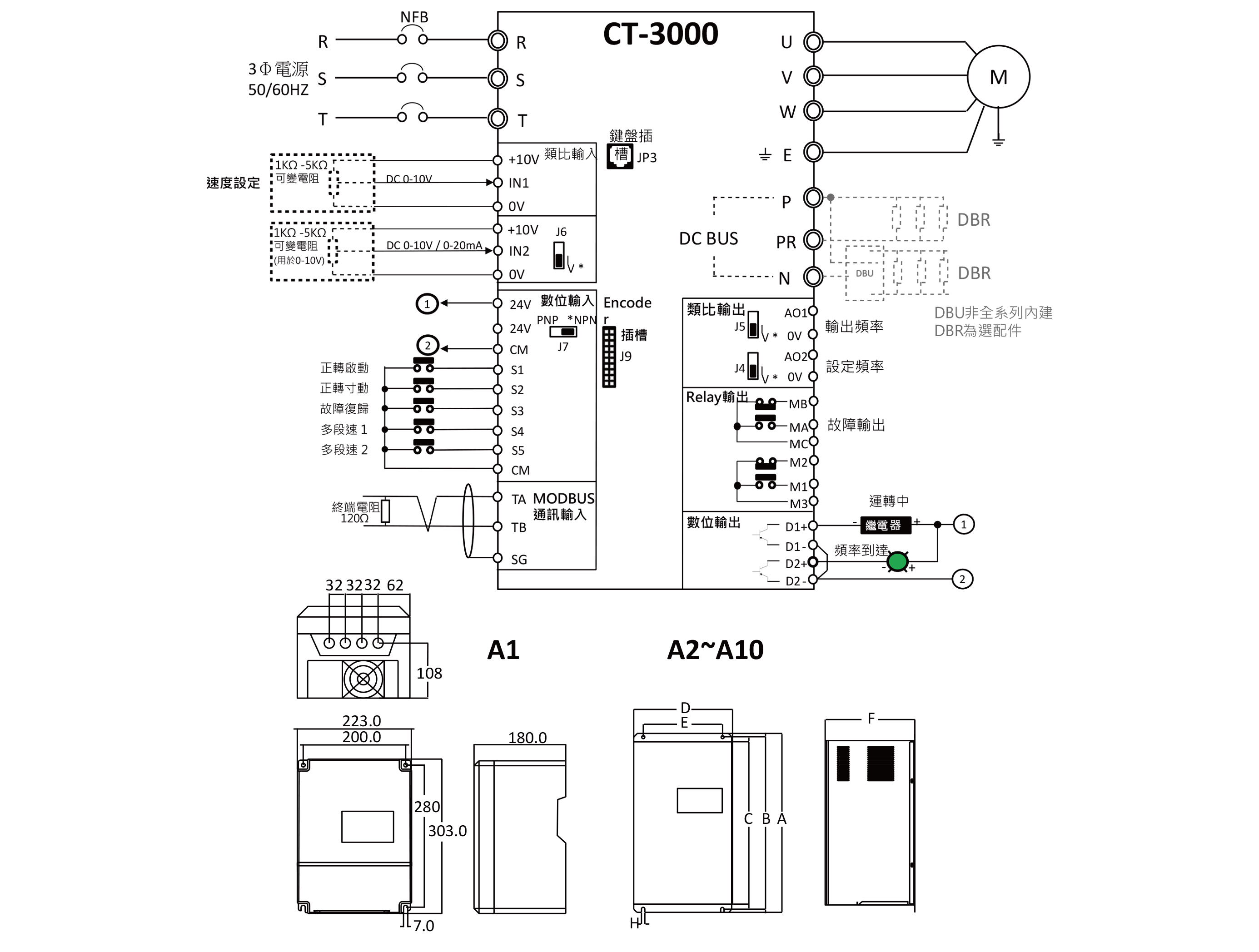

(單位mm) | A | B | C | D | E | F | G | H |
---|---|---|---|---|---|---|---|---|
A2 | 430 | 414 | 401 | 244 | 190 | 217 | 7 | ø7 |
A3 | 472 | 456 | 441 | 260 | 208 | 258 | 7 | ø7 |
A4 | 492 | 477 | 466 | 283 | 200 | 289 | 7 | ø7 |
A5 | 560 | 546.5 | 523 | 330 | 246 | 315 | 7 | ø7 |
A6 | 699 | 679 | 688 | 408 | 270 | 323 | 10 | ø10 |
A7 | 928 | 908 | 872 | 530 | 350 | 323 | 10 | ø10 |
A8 | 1162 | 1142 | 1106 | 530 | 350 | 335 | 10 | ø10 |
A10 | 1533 | 1504 | 1465 | 721 | 440 | 415 | 12 | ø12 |
200V系列 | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
電動機功率(KW) | 3.7* | 5.5* | 7.5* | 11 | 15 | 18 | 22 | 30 | 37 | 45 | 55 | 75 | 93 | 112 |
輸出電流(A) | 18 | 23 | 33 | 48 | 61 | 75 | 86 | 125 | 150 | 170 | 210 | 278 | 330 | 390 |
額定輸入電壓 | 3ø200~230V ± 10% 50/60HZ ± 5% | |||||||||||||
散熱冷卻系統 | 強制風冷 | |||||||||||||
機構框號 | A1 | A1 | A1 | A2 | A3 | A4 | A4 | A5 | A5 | A6 | A6 | A7 | A7 | A7 |
重量kg | 8 | 9 | 10 | 14 | 20 | 22 | 22 | 45 | 45 | 65 | 65 | 70 | 70 | 70 |
400V系列 | ||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
電動機功率(KW) | 3.7* | 5.5* | 7.5* | 11* | 15* | 18 | 22 | 30 | 37 | 45 | 55 | 75 | 93 | 110 | 132 | 160 | 187 | 225 | 262 | 315 | 400 | 450 | 560 | 635 |
輸出電流(A) | 9 | 13 | 17.3 | 24 | 31 | 39 | 52 | 65 | 78 | 93 | 110 | 156 | 180 | 225 | 260 | 305 | 370 | 460 | 530 | 610 | 700 | 800 | 900 | 1120 |
額定輸入電壓 | 3ø380~460V ± 10% 50/60HZ ± 5% | |||||||||||||||||||||||
散熱冷卻系統 | 強制風冷 | |||||||||||||||||||||||
機構框號 | A1 | A1 | A1 | A1 | A2 | A3 | A4 | A4 | A5 | A5 | A6 | A6 | A6 | A7 | A7 | A7 | A8 | A8 | A8 | A10 | A10 | A10 | A11 | A11 |
重量kg | 9 | 9 | 9 | 9 | 14 | 14 | 23 | 23 | 40 | 46 | 50 | 55 | 60 | 70 | 93 | 95 | 123 | 123 | 123 | 200 | 200 | 200 | 330 | 330 |
