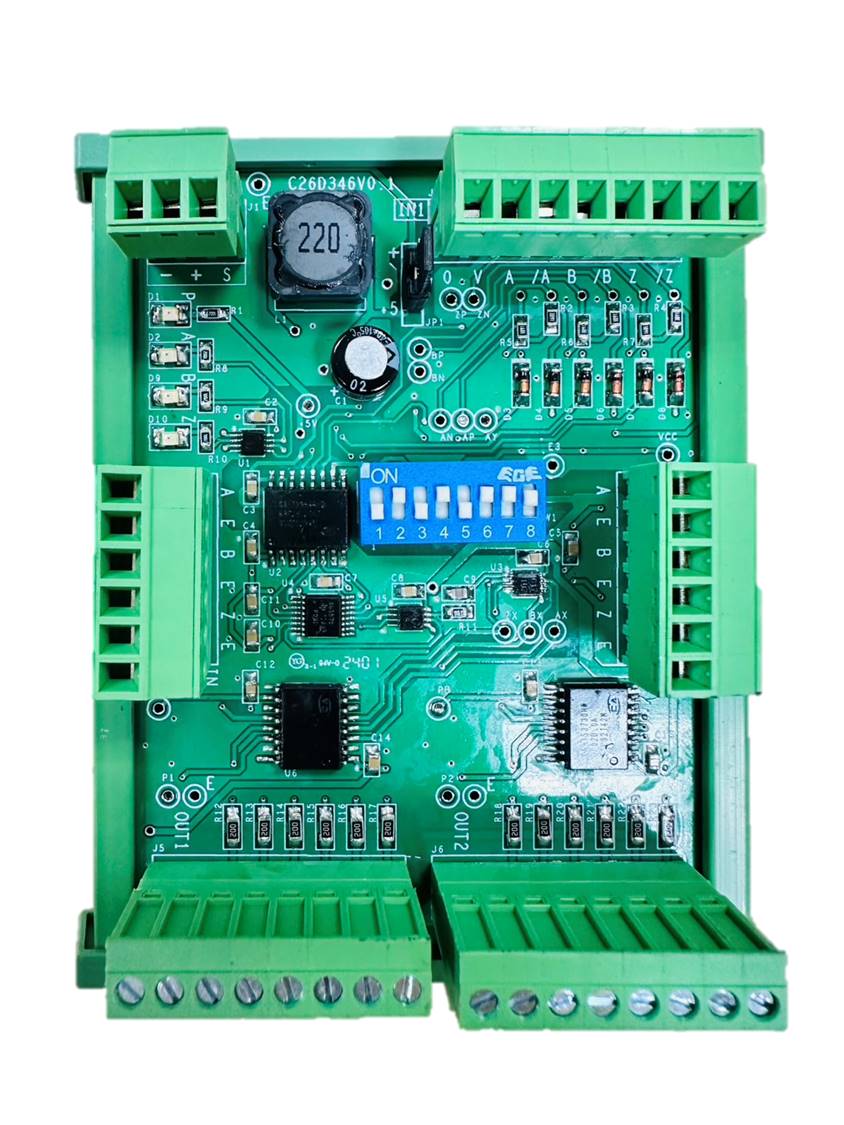

編碼器分接卡
型號：編碼器分接卡
規格：C26D346
產品概述
編碼器分接卡C26D346 用於將增量脈衝產生器的輸出訊號準確且高效地分配到兩個端子。
如需分配至兩個以上的端子，可串接多個分接器。
此外，本設備支援 TTL/RS422 與 HTL（10-30 V）之間的訊號電平轉換。
產品規格
輸入相容性：單一編碼器輸入（可程式化），格式為 A、/A、B、/B、Z、/Z [TTL/RS422] 或 A、B、Z [HTL]。
輸入頻率：750 kHz [TTL] 或 300 kHz [HTL]。
輸出選項：兩組脈衝輸出，格式為 A、/A、B、/B、Z、/Z。
輸出電壓可調整：5 V [TTL] 或 10-30 V [HTL]。
電源供應：支援 5 VDC 或 10-30 VDC。
編碼器輔助電壓：+5 V 或 10-30 VDC。
物理尺寸：長 85 mm × 寬 103 mm × 高 50 mm。
產品特點
訊號分配：將編碼器的輸出訊號分配至兩個獨立端子，確保資料傳輸的準確性。
級聯功能：支援串接多個分接卡以擴展輸出端口數量。
電平轉換：在 TTL/RS422 與 HTL 電壓範圍之間進行訊號轉換。
可程式化輸入：支援多種配置，適應各類型編碼器的應用需求。
LED 指示燈：提供電源狀態、A 訊號、B 訊號及 Z 訊號接收的視覺回饋。
耐用設計：廣泛的電壓支援範圍，適合工業環境中的長期使用。
產品說明書 請點擊下載
