Modelo de CAT (Etapa Doble/Tipo Cono)
Aplicación industrial:
Papel, procesamiento de madera, envase, petroquímica, impresión, alimentos, azúcar, sal, bebidas, textiles, minería, minería, minería, plásticos, productos químicos, energía, farmacéutica, industria de protección ambiental, equipos médicos.

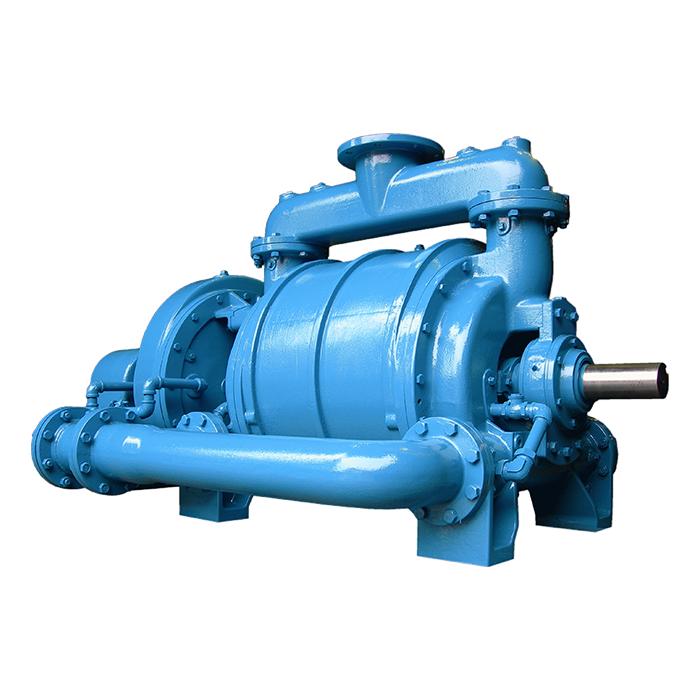

Serie CAT · Bomba de Vacío de Anillo Líquido de Doble Etapa
Serie CAT
Bomba de Vacío de Anillo Líquido de Doble Etapa
Fabricado profesionalmente por Cutes, presenta un diseño de conos cónicos. Proporciona una capacidad de escape que varía de 600 a 2,800 CFM, ofreciendo una fuente de vacío estable y altamente eficiente para diversas aplicaciones industriales.
Rango de Rendimiento
Rango de Vacío Operativo y Opciones de Sellado CAT
Componentes Principales de la Serie CAT
-
Rotor y Cuerpo (Rotor & Body)
Incluye el rotor principal (Rotor) y el cuerpo primario (Body), estableciendo una base operativa sólida.
-
Soporte y Cabezal (Bracket & Head)
Equipado con soportes de carga (Bracket) y cabezales robustos (DE Head) para mejorar la integridad estructural.
-
Conos
Utiliza un diseño de conos cónicos, garantizando de manera efectiva el funcionamiento y el retorno eficiente del gas.
-
Juntas y Calzos (Gasket & Shim)
Asegura la máxima hermeticidad mediante juntas (Gasket) y calzos (Shim), permitiendo un control preciso de las holguras internas (GAP).

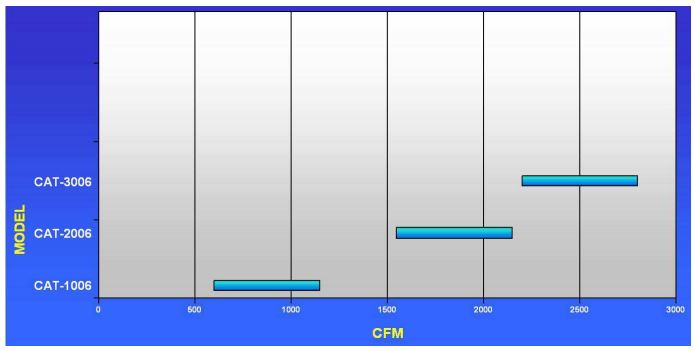

Rango de Capacidad por Modelo
La serie CAT abarca tres modelos principales para satisfacer los requisitos de caudal de 600 a 2,800 CFM.
Diseño de Ingeniería Superior
Diseñado como una bomba de vacío de anillo líquido de dos etapas con estructura de conos cónicos, ofreciendo una excelente adaptabilidad para entornos industriales exigentes.
Configuración del Código de Pedido (Model Order Code)
Código de Construcción de Materiales
| Nombre de la Pieza (Parts Name) | FCD |
|---|---|
| Cones | FCD |
| Head | FC25 |
| Housing | FC25 |
| Lining | FC25 |
| Shaft / Cladding Plate | S45C |
| Bearing Bracket | FCD40 |
| Bearing Cap | FCD40 |
| Rotor | FCD40 |
* La tabla refleja la configuración de material FCD. Para obtener detalles completos y otras opciones, consulte la hoja de especificaciones del fabricante original.
Tabla de Dimensiones de la Serie CAT
| MODEL | A | B | D | E | F | H | L | M | Tubería (Piping) |
|---|---|---|---|---|---|---|---|---|---|
| CAT-1006 | 667 | 351 | 38.1 | 632 | 708 | 116 | 305 | 419 | 6", 1", 1" |
| CAT-2006 | 1778 | 332 | 92.75 | 1044 | 1160 | 100 | 432 | 622 | 8", 5", 8" |
| CAT-3006 | 2515 | 362 | 101.6 | 1232 | 1344 | 200 | 533 | 711 | 10", 8", 1" |
* Para las unidades de dimensión, consulte las especificaciones originales. Para obtener datos completos, incluidos los campos G, J y K, consulte el catálogo oficial.
Cutes Corporation
Descripción General de Características de la Serie CAT
Amplio Rango de Capacidad
Toda la línea de modelos ofrece capacidades operativas de 600 a 2,800 CFM, respondiendo eficazmente a los requisitos de escape de gas en diversos sectores industriales.
Diseño de Bajo Ruido
Equipado con un silenciador y tubería de entrada/salida (a 200 Torr), el ruido de funcionamiento está estrictamente controlado entre 83-88 dB(A), mejorando significativamente la calidad ambiental de la planta.
Sellos y Materiales Personalizables
Ofrece opciones de sellado versátiles, que incluyen empaquetadura (Gland Packing) y sellos mecánicos simples/dobles (1M/2M), junto con configuraciones estándar de material FCD para soportar diversos desafíos de los procesos industriales.
