產品介紹
CPD型 泵浦(雙段/平板式)
型號：CPD
規格：40 -110~ 100-1600
氣量範圍 : 30 - 1000 CFM
應用產業 : 紙業、木材加工業、包裝行業、石化業、印刷業、食品業、製糖業、製鹽業、飲料業、紡織工業、採礦業、採礦、洗礦業、塑膠業、化學工業、電廠、製藥業、環保行業、醫療器械。
電子型錄下載
應用產業 : 紙業、木材加工業、包裝行業、石化業、印刷業、食品業、製糖業、製鹽業、飲料業、紡織工業、採礦業、採礦、洗礦業、塑膠業、化學工業、電廠、製藥業、環保行業、醫療器械。
電子型錄下載
CPD SERIES · Double Stage Liquid Ring Vacuum Pump
CPD 系列
雙段液環式真空泵浦
由 Cutes Corp. 專業生產製造，具備 Port Plate 分配板設計 。提供 25 - 1500 CMH 的排氣能力，為各類工業應用提供穩定且高效的真空源。
25 – 1500 CMH 噪音 68 – 84 dB(A) 重量 15 – 462 KGS
Performance Range
最低流量
25
CMH
最高流量
1500
CMH
噪音範圍
68–84
dB(A)，含消音器及進出口配管 (200Torr)
機台重量
15–462
KGS
CPD 設計特徵解析
CPDesign Type
特徵CUTES Liquid Ring Vacuum Pump
with Port Plate design
with Port Plate design
DStage Type
特徵Double Stage 雙段式設計
主要零件構成
-
Rotor / Impeller
核心轉子與葉輪，材質提供 FCD 400、SCS13、SCS14 等多樣選擇 。
-
Port Plate
專屬分配板設計，具備 FC 250、SCS13 或 SCS14 等耐用材質選項 。
-
Housing & Head
堅固的 Housing/Casing 與 Head 端蓋設計，確保系統運作的穩定性與氣密性 。
-
Shaft
主軸採用 SUS 410 或 SUS 316 不鏽鋼材質，大幅提升抗腐蝕能力 。

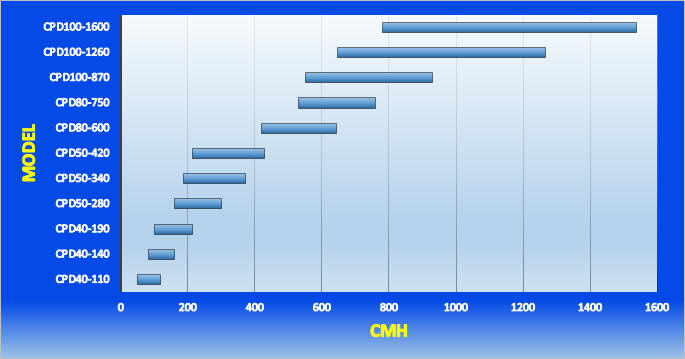

型號排氣能力範圍
CPD 系列涵蓋多種型號，滿足 25 至 1500 CMH 的流量區間 。
CPD 40-110
CPD 50-340
CPD 100-1600
卓越製程設計
設計為 Double Stage 雙段式液環真空泵浦搭配 Port Plate 分配板結構，為多變工業環境提供絕佳的適應性 。
型號訂購碼說明 (Model Order Code)
Example: CPD 80-600 FCD
CP
Design Base
CUTES Liquid Ring Vacuum Pump with Port Plate design
D
Stage
Double Stage
80
Flange
INLET / OUTLET Flange Diameter mm (3")
600
Capacity
Nominal Capacity (m³/h)
材質構成代碼 (Material Construction Code)
| Parts Name | STD | FCD | BVC | SS4 |
|---|---|---|---|---|
| Port Plate | FC 250 | FC 250 | SCS13 | SCS 13 |
| Head | FC 250 | FC 250 | FC 250 | SCS 13 |
| Housing/Casing | FC 250 | FC 250 | FC 250 | SCS 13 |
| Shaft | SUS 410 | SUS 410 | SUS 410 | SUS 410 |
| Rotor/Impeller | SCS13 | FCD 400 | SCS13 | SCS 13 |
| Bearing Bracket | FC 250 | FC 250 | FC 250 | FC 250 |
| Bearing Cap | FC 250 | FC 250 | FC 250 | FC 250 |
* 本表擷取部分材質配置，包含 STD, FCD, BVC, SS4，另有 BVH, XVS, STD6, PVS, SS6 選擇請參考原廠規格書。
系列外型尺寸表 (Bare Shaft Pump)
| Pump Model | IN/OUT | L | m | P | e | h1 | h2 | Weight (Kgs) |
|---|---|---|---|---|---|---|---|---|
| 40-140 | 1 1/2" | 52 | 50 | 50 | 369 | 160 | 160 | 79 |
| 50-340 | 2" | 65 | 70 | 63 | 519 | 200 | 180 | 140 |
| 80-600 | 3" | 85 | 90 | 73 | 624 | 225 | 210 | 220 |
| 100-1260 | 4" | 100 | 90 | 95 | 866 | 315 | 270 | 484 |
* 尺寸單位請參考原廠規格文件，部分欄位如 A, B, C, G 等完整尺寸數據請參照型錄。
Cutes Corporation
CPD-SERIES 特性總覽
寬廣的流量範圍
全系列機型提供 25 至 1500 CMH 的運作能力 ，有效對應多種工業領域的氣體排送需求。
低噪音設計
搭配消音器及進出口配管 (200Torr 條件下)，噪音控制在 68-84 dB(A) 之間 ，提升廠區作業環境品質。
ISO 認證與客製化
自 1974 年以來，具備 ISO 9001 認證 。提供多達九種以上如 STD, FCD, SCS13, SCS14 等構造材質配置,以應對不同製程挑戰。
